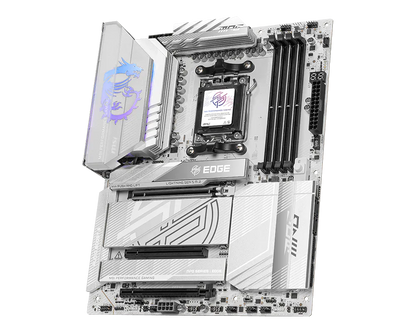

لوحة أم MSI MPG X870E EDGE TI WIFI Pcie 5.0 AM5 ATX

MSI MPG X870E

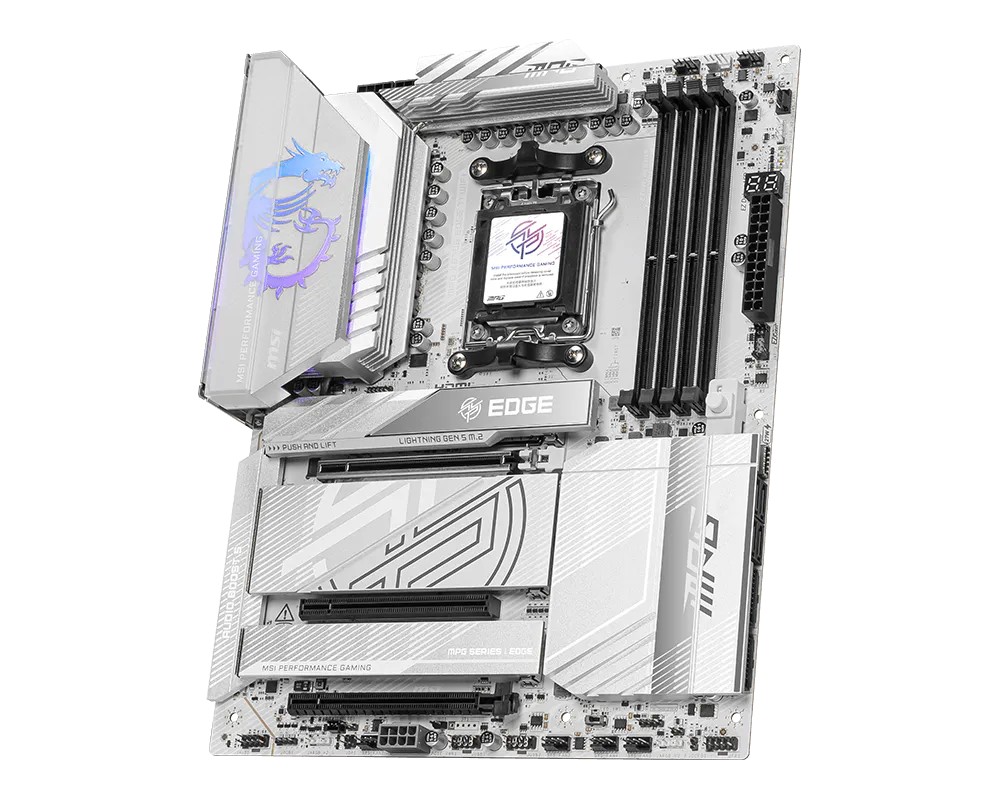

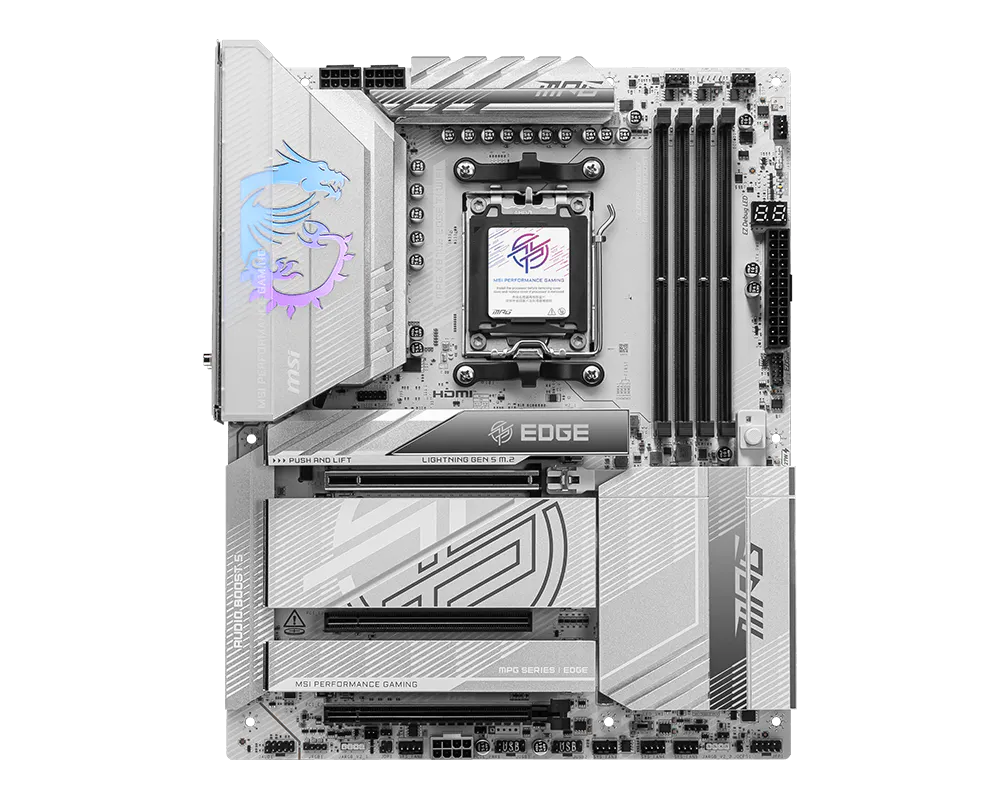

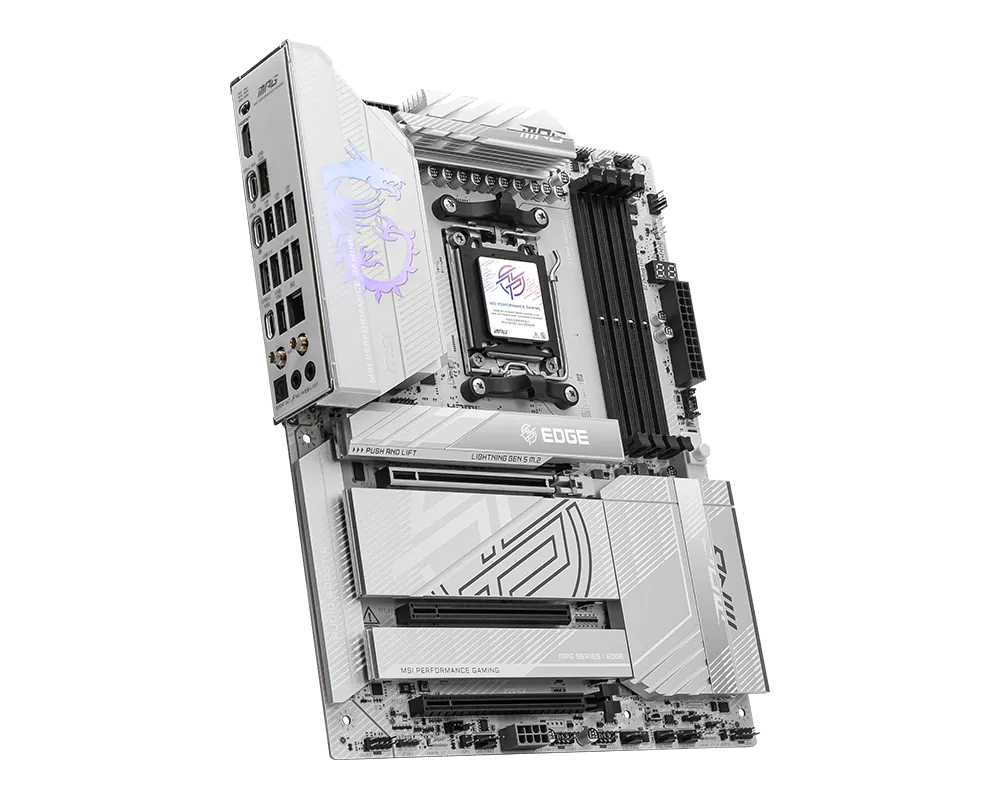

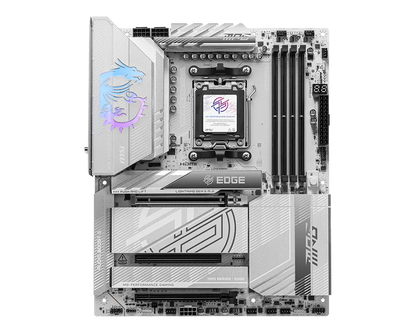

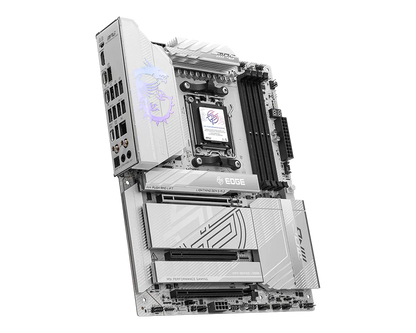

MSI MPG X870E EDGE TI WIFI هي لوحة أم ATX فاخرة مصممة للألعاب وإنشاء المحتوى عالي الأداء. تتميز بمقبس AM5، وتدعم أحدث معالجات Ryzen مع دعم كامل لـ PCIe 5.0 لبطاقات الرسوميات ووحدات تخزين NVMe من الجيل التالي. توفر مجموعة شرائح X870E إمدادًا محسنًا للطاقة واستقرارًا لعشاق كسر السرعة. مزودة بدعم ذاكرة DDR5 بسرعة تصل إلى 8400+ MT/s، تزيد هذه اللوحة من عرض النطاق الترددي لأعباء العمل المتطلبة. يضمن اتصال Wi-Fi 7 سرعات لاسلكية فائقة السرعة، بينما يحافظ الإدارة الحرارية الشاملة على برودة المكونات تحت الحمل. يجمع تصميم EDGE TI بين الجمالية الجريئة والهندسة القوية، مما يجعلها مثالية للمصنعين الذين يبحثون عن أداء وموثوقية متطورين. مثالية للاعبين، ومنشئي البث، والمحترفين الذين يطلبون الأفضل من منصتهم.

المواصفات:

مجموعة الشرائحAMD X870E
دعم المعالجيدعم معالجات سطح المكتب AMD Ryzen™ 9000/ 8000/ 7000 Series
المقبس AM5
الذاكرة4x DDR5 UDIMM، الحد الأقصى لسعة الذاكرة 256GB
دعم الذاكرة DDR5 8400 - 5600 (OC) MT/s / 5600 - 4800 (JEDEC) MT/s
أقصى تردد كسر سرعة لمعالجات Ryzen™ 9000 Series:
• 1DPC 1R أقصى سرعة تصل إلى 8400+ MT/s
• 1DPC 2R أقصى سرعة تصل إلى 6400+ MT/s
• 2DPC 1R أقصى سرعة تصل إلى 6400+ MT/s
• 2DPC 2R أقصى سرعة تصل إلى 6400+ MT/s

يدعم سرعة AMD POR وسرعة JEDEC
يدعم كسر سرعة الذاكرة وAMD EXPO™
يدعم وضع القناة المزدوجة
يدعم ذاكرة Non-ECC، Un-buffered
يدعم CUDIMM، وضع تجاوز مشغل الساعة فقط*

* قد يختلف دعم CUDIMM وتردد الإقلاع POR حسب سلسلة المعالج، مع إمكانية كسر السرعة يدويًا بعد الإقلاع. قد تفشل بعض المعالجات في الإقلاع، ولكن تحديثات BIOS المستقبلية ستحسن التوافق.
• تحتوي فتحات DIMM في لوحة الأم هذه على مشابك أحادية الجانب فقط.
• قد يختلف توافق الذاكرة والسرعات المدعومة حسب المعالج وتكوين الذاكرة. للحصول على معلومات مفصلة، يرجى الرجوع إلى قائمة توافق الذاكرة المتاحة على صفحة الدعم الخاصة بالمنتج أو زيارة https://www.msi.com/support/.
الرسومات المدمجة1x HDMI™
يدعم HDMI™ 2.1 مع منفذ FRL، أقصى دقة 8K 60Hz*
2x DisplayPort Type-C
منفذ USB4®، يدعم DisplayPort 1.4 مع HBR3 عبر USB Type-C، أقصى دقة 4K@60Hz*
* متاح فقط على المعالجات التي تحتوي على رسومات مدمجة. قد تختلف مواصفات الرسوميات حسب المعالج المثبت.
الفتحات3x فتحة PCI-E x16
PCI_E1 Gen يدعم PCIe 5.0 حتى x16 (من المعالج)
PCI_E2 Gen يدعم PCIe 3.0 حتى x1 (من مجموعة الشرائح)
PCI_E3 Gen يدعم PCIe 4.0 حتى x4 (من مجموعة الشرائح)

فتحة PCI_E1
• تدعم PCIe 5.0 x16 (لمعالجات Ryzen™ 9000/ 7000 Series)
• تدعم PCIe 4.0 x8 (لمعالجات Ryzen™ 8700/ 8600/ 8400 Series)
• تدعم PCIe 4.0 x4 (لمعالج Ryzen™ 8500/ 8300 Series)
الصوتCodek Realtek® ALC4080
صوت USB عالي الأداء 7.1 قناة
يدعم مخرج S/PDIF
التخزين4x M.2
مصدر M.2_1 (من المعالج) يدعم حتى PCIe 5.0 x4، يدعم أجهزة 22110/2280
مصدر M.2_2 (من المعالج) يدعم حتى PCIe 5.0 x4، يدعم أجهزة 2280/2260
مصدر M.2_3 (من مجموعة الشرائح) يدعم حتى PCIe 4.0 x4، يدعم أجهزة 2280/2260
مصدر M.2_4 (من مجموعة الشرائح) يدعم حتى PCIe 4.0 x4، يدعم أجهزة 2280/2260
4x SATA 6G

فتحة M.2_1
• تدعم حتى PCIe 5.0 x4 (لمعالجات Ryzen™ 9000/ 7000 Series)
• تدعم حتى PCIe 4.0 x4 (لمعالجات Ryzen™ 8000 Series)

فتحة M.2_2
• تدعم حتى PCIe 5.0 x4 (لمعالجات Ryzen™ 9000/ 7000 Series)
• تدعم حتى PCIe 4.0 x4 (لمعالجات Ryzen™ 8700/ 8600/ 8400 Series)

* لن تكون فتحة M2_2 متاحة عند استخدام معالجات Ryzen™ 8500/ 8300 Series.
** تشترك منافذ USB 40Gbps Type-C في اللوحة الخلفية وفتحة M2_2 في عرض نطاق PCIe 5.0 x4. يعمل كلاهما بسرعة PCIe 5.0 x2 عند تركيب جهاز في فتحة M2_2. يمكنك تحويل M2_2 إلى PCIe 5.0 x4 في BIOS، ولكن هذا سيعطل منافذ USB 40Gbps Type-C. يدعم متحكم USB4 المضيف حتى PCIe 4.0 x4.
RAID•يدعم RAID 0 و RAID 1 و RAID 10 لأجهزة تخزين SATA
•يدعم RAID 0 و RAID 1 و RAID 5 و RAID 10 لأجهزة تخزين M.2 NVMe

* يتم دعم تكوين RAID 5 فقط بواسطة معالجات Ryzen™ 9000 series.
* يتم دعم RAID 10 لأجهزة تخزين M.2 NVMe فقط بواسطة معالجات Ryzen™ 9000/7000 series.
USB4x USB 2.0 (خلفي)
4x USB 2.0 (أمامي)
4x USB 5Gbps Type A (أمامي)
5x USB 10Gbps Type A (خلفي)
1x USB 10Gbps Type C (خلفي)
1x USB 20Gbps Type C (أمامي)
2x USB 40Gbps Type C (خلفي)
LAN1x Realtek® 8126 5G LAN

الإدخال/الإخراج الداخلي1x موصل طاقة(ATX_PWR)
2x موصل طاقة(CPU_PWR)
1x موصل طاقة(PCIE_PWR 8pin)
1x مروحة المعالج
1x مروحة كومبو (Pump_Sys Fan)
6x مروحة النظام
1x EZ Conn-header (JAF_2)
2x اللوحة الأمامية (JFP)
1x اختراق الهيكل (JCI)
1x الصوت الأمامي (JAUD)
3x موصل LED RGB V2 قابل للعنونة (JARGB_V2)
1x موصل LED RGB(JRGB)
1x دبوس TPM (يدعم TPM 2.0)
4x منافذ USB 2.0
4x منافذ USB 5Gbps Type A
1x منافذ USB 20Gbps Type C
الشبكة اللاسلكية & البلوتوثWi-Fi 7
وحدة اللاسلكي مثبتة مسبقًا في فتحة M.2 (Key-E)
يدعم MU-MIMO TX/RX، 2.4GHz/ 5GHz/ 6GHz* (320MHz) حتى 5.8Gbps
يدعم 802.11 a/ b/ g/ n/ ac/ ax/ be

يدعم Bluetooth® 5.4**، MLO، 4KQAM

* قد يعتمد دعم نطاق 6GHz على لوائح كل دولة، وسيكون Wi-Fi 7 جاهزًا في إصدار Windows 11 24H2.
** قد يتم تحديث إصدار البلوتوث، يرجى الرجوع إلى موقع مورد شريحة Wi-Fi للحصول على التفاصيل. سيكون Bluetooth 5.4 جاهزًا في إصدار Windows 11 24H2.
ميزة LED4x EZ Debug LED
1x EZ Digi-Debug LED

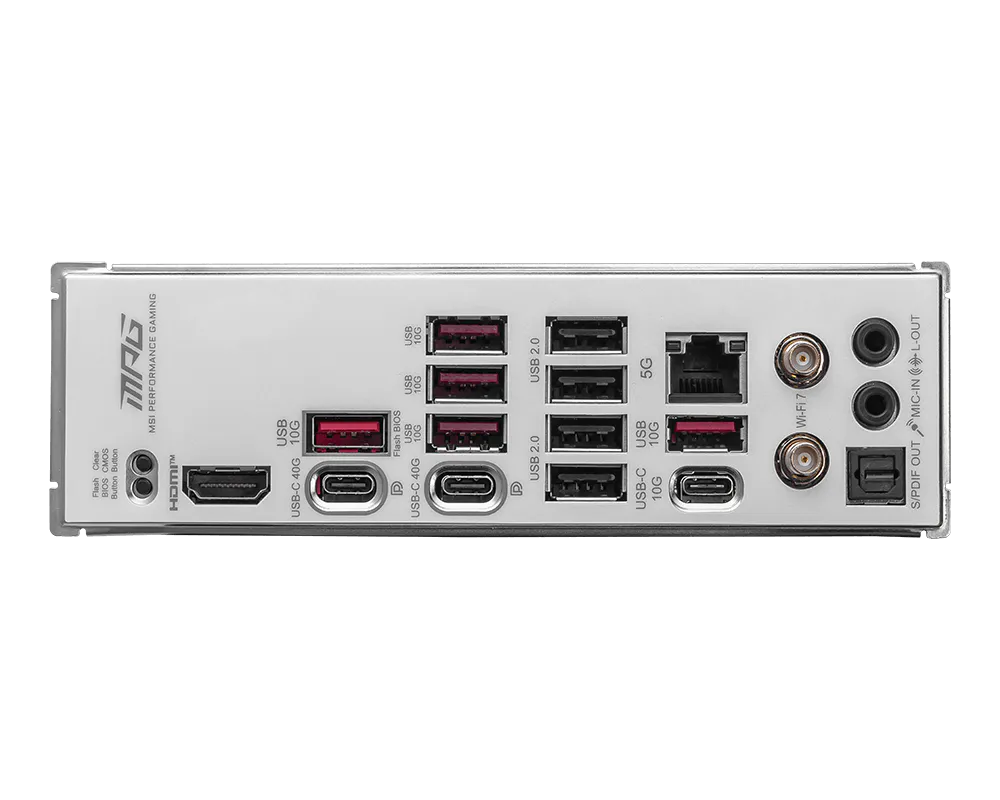

منافذ اللوحة الخلفية

1. زر مسح CMOS
2. USB 10Gbps Type-A
3. USB 2.0
4. 5G LAN
5. Wi-Fi / Bluetooth
6. موصلات الصوت
7. زر Flash BIOS
8. HDMI™
9. USB 40Gbps Type-C
10. USB 10Gbps Type-A
11. USB 10Gbps Type-C
12. مخرج S/PDIF ضوئي

نظام التشغيلدعم Windows® 11 64-bit
محتويات الصندوق
معلومات PCB ATX
243.84mmx304.8mm
